Dans le contexte actuel où la diffusion numérique est omniprésente, relier une antenne TNT au tableau de communication sans compromettre la qualité du signal s’impose comme une étape essentielle. Ce défi technique a gagné en importance avec la multiplication des équipements et des prises dans les foyers, et l’exigence croissante pour une réception optimale de la TNT SAT, Canal+ et autres services. Que vous soyez dans une maison neuve ou que vous souhaitiez améliorer une installation existante, comprendre les subtilités du raccordement entre antenne et tableau s’avère indispensable pour préserver l’intégrité du signal et faciliter la distribution vers plusieurs terminaux. Ce guide détaillé explore les méthodes efficaces, les équipements recommandés tels que Triax, Fagor et Schwaiger, ainsi que les bonnes pratiques permettant d’éviter la perte de qualité, en intégrant aussi les dernières normes liées aux réseaux coaxiaux et RJ45.
Comprendre les fondamentaux du branchement d’une antenne TNT au tableau de communication

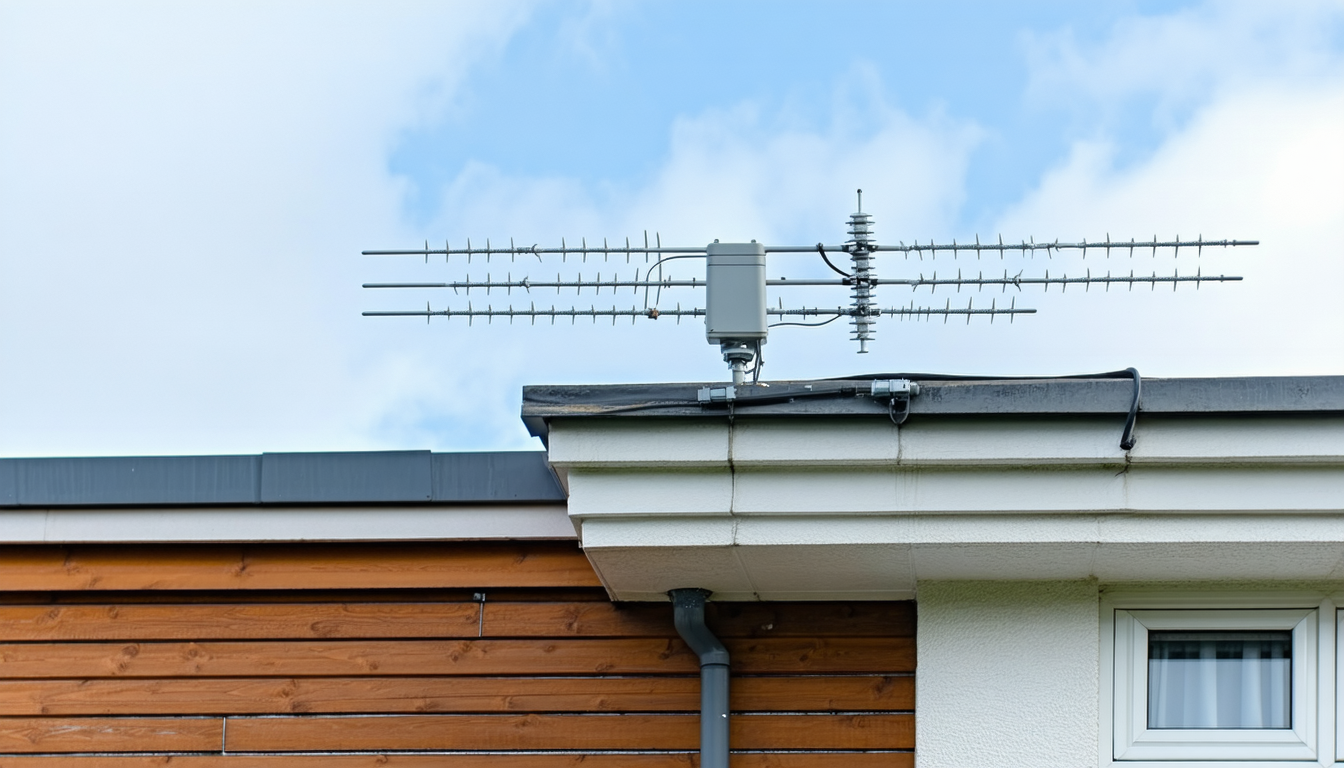

Relier une antenne TNT au tableau de communication requiert d’abord une bonne compréhension des composants impliqués et de leurs rôles. L’antenne extérieure capte les signaux hertziens qui contiennent les chaînes de télévision digitales. Ces signaux transitent par un câble coaxial jusqu’au tableau. Ce dernier assure la répartition vers les différentes prises TV du logement, permettant une vision indépendante sur chaque téléviseur. Dans certains contextes, selon la configuration et la qualité d’installation, ce câblage peut intégrer un passage par des équipements intermédiaires comme des répartiteurs ou des amplificateurs.
Le tableau de communication moderne ne se limite plus à un rôle passif : il centralise, optimise et protège la distribution des signaux. Des marques comme Triax ou Fagor proposent des solutions de répartition spécifiques, adaptées pour une distribution nette et stable. Par exemple, un répartiteur TV à 3 sorties permet de connecter jusqu’à trois points d’accès à la télévision à partir d’une seule entrée coaxiale provenant de l’antenne.
Il est essentiel de vérifier avant tout le type de câblage utilisé : traditionnellement, un câble coaxial est la norme pour le transport du signal TNT. Ce câble, souvent un RG6 ou RG59 d’une qualité suffisante, limite les pertes et garantit un transfert efficace du signal radiofréquence. La qualité des connecteurs, majoritairement de type F, joue aussi un rôle crucial. Un mauvais raccordement peut générer des pertes importantes et dégrader la réception.
Les étapes clés pour un bon raccordement
- Identifier l’arrivée du câble coaxial provenant de l’antenne terrestre, qui doit idéalement être unique pour la TNT.
- Contrôler que le tableau de communication dispose d’un espace ou d’un emplacement prévu pour intégrer un répartiteur ou un amplificateur si nécessaire.
- Utiliser des câbles coaxiaux de bonne qualité avec connecteurs correctement sertis pour chaque connexion.
- Installer un répartiteur adapté au nombre de prises TV, en privilégiant un modèle de marque reconnue comme Triax ou Schwaiger pour minimiser l’atténuation.
- Éviter le raccordement direct de plusieurs câbles coaxiaux venant de l’extérieur entre eux, ce qui engendre des pertes et interférences.
- Réaliser une recherche automatique de chaînes sur chaque téléviseur pour valider la réception après installation.
Cette approche rigoureuse garantit la conservation de la qualité du signal dès sa source pour sa distribution sur plusieurs points d’écoute. Par ailleurs, selon la configuration et les distances, l’intégration d’un amplificateur TV peut être crucial pour compenser la perte inévitable de signal causée par la longueur des câbles ou le nombre de sorties.
| Élément | Rôle | Recommandations 2025 |
|---|---|---|
| Câble coaxial (RG6 ou RG59) | Transmission du signal TNT | Utilisation d’un câble blindé de qualité avec connecteurs F certifiés |
| Répartiteur TV | Distribution vers plusieurs prises | Choix d’un modèle à faible perte, adapté au nombre de sorties, marques Triax ou Schwaiger |
| Amplificateur | Renforcement du signal faible | Utilisation uniquement en cas de dégradation constatée, marque recommandée : Fagor |
| Tableau de communication | Centralisation et protection | Intégration d’une zone coaxiale dédiée ou d’un boîtier TV adapté |
Pour approfondir l’installation professionnelle, il est conseillé de consulter des services spécialisés tels que CD Tech qui interviennent sur le raccordement d’antenne TNT et parabole avec expertise.
Les différentes normes et types de câblage pour optimiser la réception TNT SAT au tableau
En 2025, la diversité des supports de transmission pour la TV numérique impose un choix réfléchi entre câblage coaxial traditionnel et câblage RJ45, qui se démocratise dans l’habitat moderne. La norme NF C 15-100 favorise désormais l’installation de prises RJ45 grade 2 TV ou grade 3 TV, qui permettent une meilleure polyvalence, notamment pour la TNT SAT, Canal+ et autres services câblés.
Traditionnellement, la transmission TNT utilise un câble coaxial, connu pour sa faible atténuation et sa robustesse. Cette solution s’avère particulièrement adaptée dans les grands logements ou le secteur tertiaire où les distances entre le tableau et les téléviseurs sont importantes. Par contre, dans les maisons individuelles récentes, le cablage RJ45 s’impose de plus en plus pour transporter simultanément la télévision, internet et la téléphonie.
Coaxial vs RJ45 : avantages et spécificités pour un raccord réussi
- Coaxial : endurant avec une atténuation moindre, il transporte efficacement la TNT et la TNT SAT sur de longues distances, ce qui en fait le choix optimal pour les immeubles ou installations complexes.
- RJ45 : polyvalent, il permet une intégration facilitée avec le réseau informatique domestique, bien pratique pour gérer les flux multimédia actuels et offrir des fonctions intelligentes grâce à la compatibilité avec les box internet.
De plus, dans une installation coaxiale, l’antenne TNT arrive dans le tableau via un seul câble. Ce point rassembleur est un avantage car il évite la multiplication des sources potentielles d’interférences. Dans une installation avec câble RJ45, cette arrivée sera généralement raccordée via des adaptateurs balun RJ45/coaxial, qui garantissent la bonne conversion du signal avec le moins de perte possible.
| Caractéristique | Câble Coaxial | Câble RJ45 (Grade 3 TV) |
|---|---|---|
| Compatibilité signal TNT | Directe et optimale | Bonne avec balun adapté |
| Distance maximale efficace | Jusqu’à 100 mètres sans amplificateur | Environ 25 à 30 mètres selon qualité |
| Polyvalence d’usage | Uniquement signal TV | Signal TV + données internet |
| Coût matériel | Moins cher | Plus cher (câbles + adaptateurs) |
Pour un accompagnement expert, des sociétés spécialisées comme AEI Services proposent des installations combinant savoir-faire en TNT SAT et réseau informatique, garantissant ainsi la meilleure expérience pour les utilisateurs.
Recommandations et astuces pour éviter les pertes de signal lors du raccordement TNT au tableau
Le principal défi technique en reliant une antenne TNT à un tableau de communication reste la préservation de la qualité du signal tout au long du circuit. De nombreuses erreurs communes peuvent engendrer une détérioration notable, nuisible à la bonne réception.
Parmi ces erreurs, la liaison directe de plusieurs câbles coaxiaux externes entre eux, sans passer par un répartiteur adéquat, est une source récurrente de perte. Une installation soignée exige que seul un câble coaxial partant de l’antenne soit connecté à l’entrée du tableau. Utiliser des raccords « T » ou dérivateurs mal calibrés provoque des réflexions du signal et une atténuation.
Liste des bonnes pratiques pour limiter les pertes
- Utiliser des connecteurs et câbles certifiés pour la TNT (exemple : modèle Fagor ou Schwaiger).
- Préférer un répartiteur de qualité avec un faible affaiblissement, en fonction du nombre de prises à desservir.
- Ne pas multiplier les répartiteurs successifs dans la chaîne.
- Respecter la polarité et la bonne orientation des câbles à chaque connexion.
- Limiter la longueur des câbles entre le répartiteur et les prises TV, en privilégiant des câbles coaxiaux blindés.
- Installer un amplificateur uniquement si les tests révèlent une réception insuffisante, et éviter toute amplification excessive.
- Protéger l’antenne et ses câbles contre les intempéries et la corrosion pour éviter toute dégradation à la source.
Le tableau ci-dessous récapitule les points critiques et les solutions recommandées pour chaque problème :
| Problème | Cause probable | Solution recommandée |
|---|---|---|
| Absence de chaîne sur TV | Pas de raccordement ou mauvaise connexion | Vérifier le câblage et procéder à une recherche de chaînes complète |
| Signal faible ou pixelisé | Perte dans le câble, répartiteur inadapté | Changer pour un câble coaxial de haute qualité, amplifier le signal |
| Interférences et image brouillée | Câbles câblés ensemble ou raccords défectueux | Utiliser un répartiteur certifié, éviter les raccords en Y multiples |
| Chutes de signal intermittentes | Problème d’oxydation, connecteurs mal sertis | Nettoyer, resserrer ou changer les connecteurs |
Pour assurer un montage conforme et un dépannage rapide, faire appel à un professionnel demeure une option judicieuse. Des experts en antennes comme ceux de SC Elec Service allient compétence et matériel performant pour garantir une installation optimale.
L’intégration des équipements complémentaires pour une réception TNT stable notamment avec les marques Marmitek, Reevo et Vogels
Au-delà du simple raccordement, garantir une réception stable intègre souvent la nécessité d’utiliser des équipements complémentaires, qu’ils soient passifs ou actifs. Les solutions proposées par des marques spécialisées telles que Marmitek, Reevo ou encore Vogels apportent des éléments innovants pour améliorer la distribution dans les foyers modernes.
Par exemple, Marmitek offre des répartiteurs et amplificateurs compacts adaptés aux configurations domestiques, conçus pour éviter tout affaiblissement excessif ainsi que les interférences électromagnétiques. Leur gamme comprend également des accessoires intelligents permettant le contrôle à distance ou la gestion simplifiée des signaux numériques.
D’autre part, Reevo se concentre sur des solutions de montage et d’installation qui simplifient l’intégration dans les tableaux de communication, réduisant les erreurs de câblage et facilitant le diagnostic rapide des signaux. Ces innovations réduisent considérablement la perte de signal lors des raccordements.
Vogels, quant à elle, propose des accessoires destinés à optimiser la réception par un contrôle précis de la direction des antennes et des dispositifs d’interface entre antennes classiques et équipements modernes. Leur expertise apporte une dimension qualitative assurant une réception régulière quelle que soit la complexité du logement.
Liste des équipements recommandés dans une installation TNT avancée
- Amplificateurs de signal de marque Fagor ou Marmitek adaptés pour différents types d’installations (intérieur, extérieur, tableau de communication).
- Répartiteurs coaxiaux Triax ou Schwaiger garantissant un faible affaiblissement.
- Adaptateurs balun qualité Premium pour liaison coaxial-RJ45 sans perte significative.
- Supports et fixations Vogels permettant une orientation précise et un montage durable de l’antenne.
- Multiprises et câbles coaxiaux Brennenstuhl de qualité pour sécuriser la distribution.
| Marque | Type d’équipement | Fonction principale | Avantage spécifique |
|---|---|---|---|
| Marmitek | Amplificateurs et répartiteurs | Optimiser le signal dans le tableau | Compatibilité avec les normes récentes |
| Reevo | Accessoires d’installation | Facilité de montage et diagnostic | Réduction des erreurs de câblage |
| Vogels | Supports d’antenne | Optimisation de la réception externe | Précision d’orientation |
| Brennenstuhl | Câbles et multiprises | Distribution fiable sans perte | Robustesse et sécurité électrique |
L’intégration harmonieuse de ces équipements garantit une installation agréable à gérer, globale et pérenne, maximisant la qualité de réception TNT SAT et minimisant les interventions de maintenance.
Conseils pour tester et maintenir une réception optimale sur votre installation TNT
Une fois le branchement entre l’antenne TNT et le tableau de communication réalisé, le contrôle régulier de la qualité du signal et l’entretien du système s’avèrent essentiels pour conserver une réception optimale. Toute dégradation peut venir d’un raccord, d’un câble, ou même d’une orientation modifiée de l’antenne extérieure au fil des saisons et conditions climatiques.
Tester systématiquement la réception sur chacune des prises connectées au tableau permet d’anticiper tout problème avant qu’il ne devienne visible sur un poste de télévision. Des outils comme les analyseurs de signal ou applications mobiles disponibles en 2025 vous aideront à mesurer précisément la force et la qualité du signal reçu.
Étapes clés pour un contrôle efficace
- Vérification visuelle : Inspecter le tableau de communication et les câbles pour détecter des signes d’usure, corrosion ou déconnexion.
- Recherche automatique des chaînes sur les téléviseurs pour vérifier la présence complète des chaînes TNT SAT et Canal+.
- Mesure du signal à l’aide d’un analyseur ou une application mobile dédiée.
- Ajustement de l’antenne si le signal diminue de manière significative, en utilisant des supports comme ceux de Vogels pour une orientation facile.
- Remplacement des câbles ou connecteurs défectueux pour limiter la perte d’intensité du signal.
- Recalibrage des amplificateurs ou remplacement si nécessaire, notamment avec des marques fiables telles que Fagor ou Marmitek.
| Actions d’entretien | Indicateurs à surveiller | Fréquence conseillée |
|---|---|---|
| Inspection générale du tableau et des câbles | Présence de corrosion, connecteurs lâches | Annuel ou après intempéries |
| Recherche automatique des chaînes sur TV | Chaînes manquantes ou pixelisées | Semestriel ou en cas de dysfonctionnement |
| Mesure de la qualité du signal | Perte de signal ou réception instable | Chaque année ou après travaux |
| Réglage ou remplacement des antennes et amplificateurs | Diminution constante du signal | Selon besoin après constatation |
En respectant ces étapes et en s’appuyant sur des marques de qualité comme Brennenstuhl pour les câbles, vous assurez une diffusion fluide et fiable des programmes. Pour un accompagnement spécifique ou la mise en place complète, le recours à des professionnels reconnus est toujours la meilleure solution, comme l’attestent les compétences disponibles chez CD Tech.
